Pigment orange 34-Corimax Orange RL70

Tekniske parametere for Pigment orange 34

Fargeindeks nr.	Pigment orange 34
Produktnavn	Corimax Orange RL70
Produktkategori	Organisk pigment
Lysstyrke (belegg)	6
Varmebestandighet (belegg)	180
Lysstyrke (plast)	5-6
Varmemotstand (plast)	200

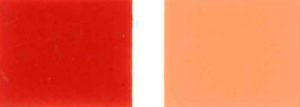

Farge
Tonefordeling

Funksjoner: Høy skjult kraft.

Applikasjon:

Anbefales for arkitektoniske belegg, industrielle belegg, pulverlakk.

Relatert informasjon

Fargeindeks: PO 34
Chem. Gruppe: Disazopyrazolon
CI-nr.: 21115
CAS. nr. ：15793-73-4

Pigment Name: cisegment orange 34 (po34)
Alias: benzidine appelsin; YONGGU oransje RL; oransje diarylide; permanent oransje RL 70
Kjemisk navn: 4,4 '- [[3,3' - diklor (1,1 '- bifenyl) - 4,4' - diyl] bis (azo)] bis [2,4-dihydro-5-metyl-2 - (4-metyl) - 3h-pyrazol-3-on] Molekylformel: c34h28cl2n8o2
Molekylvekt: 651,60

Molekylær struktur:

Fysiske data
Tetthet [g/cm³]：1,39
Spesifikk overflate [m²/g]： 30
Varmestabilitet [°C]: 180
Lysfasthet: 6
Værfasthet: 4-5

Fasthetsegenskaper
Vannmotstand: 5
Oljemotstand: 4
Syrebestandighet: 5
Alkalimotstand: 5
Alkoholmotstand: 5

Fysiske og kjemiske egenskaper:

løselighet: nyanse eller farge lys: sterkt rødt lys oransje relativ tetthet: 1,30-1,40 bulkdensitet / (LB / gal): 11,0-11,6 smeltepunkt / ℃: 320-350 gjennomsnittlig partikkelstørrelse / μ M: 0,09 partikkelform: kubespesifikk overflateareal / (m2 / g): 66 (f2g) pH-verdi / (10 % slurry): 4,8-6,5 oljeabsorpsjon / (g / 100g): 43-79 skjuleevne: gjennomskinnelig / gjennomsiktig
Produkt anvendelse: det er 54 typer kommersielle formuleringsmerker av pigmentet, som gir rent gult lys oransje, høy fargelegg, gjennomsiktig (75m2 / g) og ikke gjennomsiktig (15m2 / g). Blant dem er det spesifikke overflatearealet til YONGGU orange RL01 49m2 / g, og rl70 er 24m2 / g. på samme dybde er utskriftsprøven av denne sorten mer lysbestandig enn CI Pigment orange 13 (høyere nivå). Det brukes hovedsakelig til emballasje av blekktrykk og beleggutskrift med lett hastighet på grad 5-6 (1 / 3SD) og tørr rengjøringsmotstand; den brukes til myk PVC og polyolefin (200 ℃); den har god lys- og klimahastighet i belegget, og den høye skjult kraftdoseringsformen har utmerket flytbarhet; og den kan erstatte molybdenrød i landbruksmaskiner og bygningsbelegg.

Synteseprinsipp: banking av 3,3 '- diklorbenzidin (DCB) med saltsyre og vann, tilsetning av vandig natriumnitrietoppløsning, diazotiseringsreaksjon utføres ved 0-5 ℃. Etter reaksjon blir overflødig nitritt ødelagt med urea, og aktivert karbon blir farget. Diazoniumsaltet tilsettes 3-metyl-1 - (4 '- metylfenyl) - 5-pyrazolon, og koblingsreaksjonen utføres under betingelse av pH = 9,5-10, oppvarming til 85-90' over temperatur. , vask, tørk.
